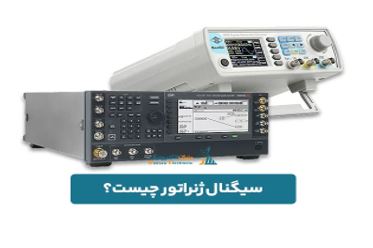

سیگنال ژنراتور Signal generator)) یا مولد سیگنال یک دسته ای از دستگاههای الکترونیکی است که سیگنالهای الکترونیکی را با مجموعه ای ویژگیهای دامنه، فرکانس و شکل موج تولید میکند.
این سیگنالهای تولید شده به عنوان محرکی برای اندازهگیریهای الکترونیکی استفاده میشوند که معمولاً در طراحی، آزمایش، عیبیابی و تعمیر دستگاههای الکترونیکی یا الکتروآکوستیک استفاده میشوند، اگرچه اغلب کاربردهای هنرمندانه نیز دارند.
این ابزار میتواند سیگنالهای تست استانداردی با شکل موجهای تکراری و غیرتکراری مانند موج سینوسی، موج مربعی، موج مثلثی و همچنین سیگنالهای پیچیدهتر را با طرحهای مدولاسیون آنالوگ و دیجیتال در فرمتهای مختلف تولید کند. به طور کلی، انواع سیگنال ژنراتور با تولید انواع سیگنالها به عنوان یک ابزار ارزشمند برای اهداف آزمایش، اندازهگیری و کالیبراسیون در صنایع مختلف عمل میکنند.
وقتی صحبت از آزمایشگاه مخابرات میشود باید بدانید که در بسیاری مواقع لازم است در این آزمایشگاه سیگنالی را به شکل امتحانی با مشخصات دلخواه تولید و وارد مدار کرد؛ این سیگنال، به عنوان منبع ورودی، نویز و یا هر مورد خارجی دیگری که فقط تحت نظر کاربر است، مورد استفاده قرار میگیرد.
در چنین شرایطی این دستگاه برای تولید سیگنالهای الکترونیکی با انواع و فرکانسهای مختلف عمل میکند که امکان تست و عیب یابی تجهیزات الکترونیکی را فراهم خواهد کرد. صنایعی مانند مخابرات، الکترونیک، تحقیق و توسعه، و یکپارچه سازی سیستم به شدت به سیگنال ژنراتورها برای برآوردن نیازهای خود متکی هستند.
کاربرد های سیگنال ژنراتور چیست ؟
دیگر موارد کاربرد سیگنال ژنراتور را میتوان شامل موارد زیر دانست:
- در خدمت اهداف آزمایشی مراکز پژوهشی و آزمایشگاههای آموزشی مثل آزمایشگاههای رشته برق در دانشگاهها است.
- به طور گسترده در گیرندهها برای ارتباطات سلولی، انتقال صدا و تصویر، WiFi، رادار، ماهوارههای موقعیتیابی جغرافیایی و بسیاری از برنامههای کاربردی دیگر استفاده میشود.
- برای تایید مولفهها، آزمایش سیستمها و گیرندهها نیز کاربرد دارد.
- عیب یابی انواع ابزارآلات الکتریکی و الکترونیکی
- استفاده به عنوان تست پاسخ دهی و تحریک سیگنالها
- بررسی خاصیتهای پاسخ فرکانسی
سیگنال ژنراتور بر اساس ظرفیت و همچنین عملکردی که دارد در انواع مختلفی طبقه بندی میشود. این دستگاه که میتواند هم موج تکراری و هم غیر تکراری را در دامنهها و شکلهای متفاوتی تولید کند، در ابعاد، طرحها و پارامترهای مختلف موجود است که هر کدام برای اهداف مختلفی برنامه ریزی شدهاند و میتوانند سیگنالهای نامحدود را برای دستیابی به چالشهای اشکال زدایی ایجاد کنند. در ادامه اسامی مهمترین انواع سیگنال ژنراتور آورده شده است که عبارتاند از:

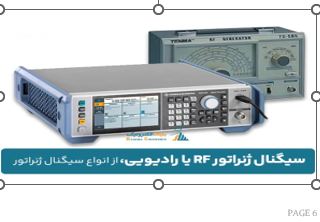

- سیگنال ژنراتور RF یا رادیویی
اولین نوع رایج سیگنال ژنراتور که برای تولید سیگنال در یک پهنای باند خاص استفاده میشود، سیگنال ژنراتور RF یا رادیویی نام دارد. فرکانس یک سیگنال ژنراتور RF معمولا بین ۱۰ کیلوهرتز تا ۱۵۰ مگاهرتز و به شکل سینوسی است و عملکردهای متعددی دارد.
به طور مثال از این ژنراتور برای تولید سیگنالهایی مانند حلقه قفل فاز و سنتز دیجیتال مستقیم استفاده میشود که نوعی سیستم کنترلی الکتریکی است و برای ارائه دقت و ثبات مورد نیاز سیستم کاربرد دارد.
از دیگر کاربردهای این مدل از سیگنال ژنراتور میتوان به موارد زیر اشاره کرد :
- GPS
- تست سیستمها
- پخش صدا و تصویر
- جنگ الکترونیک
- رادار
- ارتباطات ماهوارهای
سیگنال ژنراتور RF که قادر به تولید سیگنالهای آنالوگ و دیجیتال است، با ژنراتورهای مایکروویو تشابههای زیادی دارد؛ هرچند دامنه فرکانس آنها متفاوت است. اما در مقایسه با سیگنال ژنراتورهای RF، محدوده فرکانس ژنراتورهای مایکروویو بالاتر است. این نوع ژنراتورها معمولاً به سه شکل آنالوگ، vector و logical در بازار موجود هستند.
یکی دیگر از انواع سیگنال ژنراتورها که طبیعتا به منظور تولید شکل موج یا سیگنال الکتریکی کاربرد دارد، سیگنال ژنراتور AF است. این دستگاه الکتریکی قادر است سیگنالهایی را به اشکال سینوسی و مربعی تا فرکانس یک مگاهرتز تولید کند. کاربردهای آن نیز تست و بررسی پاسخ فرکانس تجهیزات صوتی و همچنین استفاده در بسیاری از آزمایشگاههای الکترونیکی است.

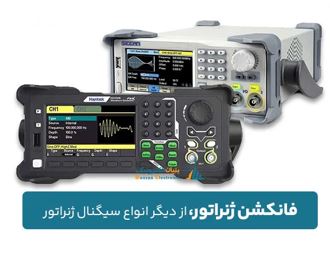

فانکشن ژنراتور رایجترین زیرمجموعه سیگنال ژنراتورهاست که قادر است شکل موجهای تکراری سادهای با بزرگی و فرکانسی در حدود ۱ مگاهرتز تولید کند. به طور معمول این نوع سیگنال ژنراتور، جهت تولید شکل موجها یا عملکردهایی مانند امواج سینوسی، شکل موج دندانه اره ای، شکل موج مربعی و مثلثی کاربرد دارد.
در واقع فانکشن ژنراتور با کمک یک مدار و یک نوسان ساز الکترونیکی میتواند به تولید سیگنالی بپردازد که به عنوان محرک برای اهداف آزمایش و طراحی عمل میکند.
فانکشن ژنراتورهای اولیه بیشتر به مدارهای نوسان ساز آنالوگ متکی بودند که مستقیما شکل موجها را تولید میکردند. اما انواع مدرن آن ممکن است از تکنیکهای پردازش سیگنال دیجیتال برای تولید شکل موجها به صورت دیجیتالی و سپس تبدیل آنها از دیجیتال به فرمت آنالوگ استفاده کنند.
درنهایت بسیاری از فانکشن ژنراتورها تمایل به محدود شدن در فرکانسهای پایینتر دارند؛ زیرا شکل موج ایجاد شده توسط این نوع سیگنال ژنراتور اغلب مورد نیاز است.
با این حال ممکن است نسخههای فرکانسی بالاتر نیز استفاده شود. انواع مختلفی از این ژنراتورها مانند جعبه سیاه که شامل رابطهای USB است به عنوان ابزارهای دقیق الکترونیکی و غیره برای کاربردهای متعددی در زمینه آموزش، تعمیر دستگاههای الکتریکی و الکترونیکی و … استفاده دارد.

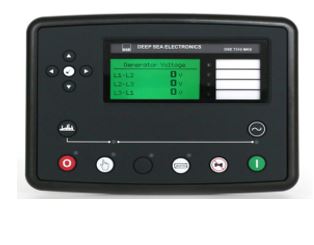

آخرین نوع سیگنال ژنراتورها که به معرفی آن میپردازیم، ژنراتورهای سنکرون است که نمونهای از فرکانس یا ولتاژ را گرفته و مانند آن را برای ما تولید میکند. این تجهیزات عمدهترین منبع انرژی الکتریکی تجاری بوده و معمولا برای تبدیل توان مکانیکی توربینهای بخار، موتورهای رفت و برگشتی و توربینهای آبی به توان الکتریکی شبکه استفاده دارند.
تفاوت سیگنال ژنراتور و فانکشن ژنراتور
کاربرد سیگنال ژنراتور را میتوان تنها برای تولید سیگنال در محدوده فرکانسی RF و ماکروویو دانست. همچنین این دستگاه الکترونیکی تنها امکان تولید موجهای سینوسی شکل را دارد. این در حالی است که فانکشن ژنراتور میتواند طیف وسیعی از موجها را با اشکال مختلف با دامنه بسیار بیشتری نسبت به سیگنال ژنراتور تولید کند
