به نام خدا

فهرست

1. مقدمه
2.  آشنایی با مبدل دیجیتال به آنالوگ
3. انواع مبدل‌های DAC
4.  نحوه عملکرد DAC
5.   پارامترهای مهم در طراحی و ارزیابی DAC
6. کاربردهای DAC در مدارها و سیستم‌ها
7. نمونه‌ای از پیاده‌سازی یک DAC ساد
8. مقایسه DAC با ADC (مبدل آنالوگ به دیجیتال)
9. تصاویر
10.  نتیجه‌گیری و منابع

* مقدمه

مدارهای الکتریکی به عنوان یکی از اساسی‌ترین مفاهیم در علوم مهندسی برق و الکترونیک، نقشی کلیدی در طراحی و عملکرد سیستم‌های الکتریکی و الکترونیکی ایفا می‌کنند. در ساده‌ترین تعریف، یک مدار الکتریکی مجموعه‌ای از عناصر فعال و غیرفعال است که از طریق اتصالات رسانا، مسیری را برای عبور جریان الکتریکی فراهم می‌سازند. این عناصر شامل مقاومت‌ها، خازن‌ها، سلف‌ها، منابع تغذیه، دیودها، ترانزیستورها و مدارهای مجتمع می‌شوند که بسته به نوع و هدف مدار، در پیکربندی‌های مختلفی مورد استفاده قرار می‌گیرند.

توسعه و تحلیل مدارهای الکتریکی از دیرباز در محور توجه دانشمندان و مهندسان قرار داشته و از آن به عنوان زیربنای اصلی تمامی فناوری‌های الکترونیکی یاد می‌شود. هر سیستم الکترونیکی، از ابزارهای خانگی ساده مانند تلویزیون و یخچال گرفته تا سامانه‌های پیشرفته مخابراتی، رایانه‌ای، فضایی و صنعتی، بر اساس اصول حاکم بر عملکرد مدارهای الکتریکی طراحی و پیاده‌سازی شده است. به‌عبارتی، هیچ دستگاه یا سامانه الکترونیکی را نمی‌توان یافت که فارغ از وجود مدارهای دقیق و منسجم به عملکرد مطلوب دست یابد.

با گسترش روزافزون فناوری و گرایش صنایع به سمت هوشمندسازی، خودکارسازی و ارتباطات پیشرفته، نیاز به طراحی مدارهای دقیق‌تر، سریع‌تر و کارآمدتر بیش از پیش احساس می‌شود. همچنین، با تلفیق مدارهای دیجیتال و آنالوگ در بسیاری از سامانه‌های مدرن، درک عمیق از مبانی مدارهای الکتریکی به عنوان پیش‌نیازی ضروری برای ورود به حوزه‌هایی مانند طراحی سیستم‌های تعبیه‌شده، اینترنت اشیا (LOT)، پردازش سیگنال و حتی هوش مصنوعی، اهمیت فراوانی یافته است.

در این میان، شناخت دقیق مفاهیم پایه‌ای و کاربردهای عملی مدارهای الکتریکی، بستر مناسبی برای فهم بهتر فناوری‌های نوین و طراحی سیستم‌های نوآورانه فراهم می‌آورد. ازاین‌رو، درک عملکرد اجزا، روش‌های تحلیل مدار، و تعامل بین بخش‌های مختلف یک مدار، از جمله مهارت‌های کلیدی برای دانشجویان و پژوهشگران حوزه مهندسی برق محسوب می‌شود.

*  آشنایی با مبدل دیجیتال به آنالوگ (DAC)

در دنیای مدرن الکترونیک، داده‌ها عمدتاً به‌صورت دیجیتال تولید، پردازش و ذخیره می‌شوند. با این حال، اغلب پدیده‌های فیزیکی که در محیط پیرامون با آن‌ها مواجه‌ایم، دارای ماهیتی آنالوگ و پیوسته هستند؛ از جمله صدا، نور، دما و فشار. این تفاوت ماهوی میان اطلاعات دیجیتال و رفتار پیوسته محیط واقعی، نیازمند وجود واسطه‌هایی است که بتوانند این دو حوزه را به‌طور مؤثر به یکدیگر متصل کنند. یکی از مهم‌ترین این واسطه‌ها، مبدل دیجیتال به آنالوگ یا به اختصار DAC (Digital to Analog Converter) است (Franco, 2014).

مبدل DAC، دستگاه یا مداری است که داده‌های دیجیتال، معمولاً به‌صورت کدهای باینری، را به سیگنال‌های آنالوگ نظیر ولتاژ یا جریان تبدیل می‌کند. این فرایند در بسیاری از سامانه‌های الکترونیکی امری حیاتی به‌شمار می‌رود. برای مثال، در یک دستگاه پخش موسیقی دیجیتال، فایل‌های صوتی به‌صورت دیجیتال ذخیره شده‌اند، اما برای آنکه انسان بتواند آن‌ها را بشنود، لازم است داده‌ها توسط یک DAC به سیگنال آنالوگ تبدیل شده و از طریق بلندگو پخش شوند (Razavi, 2001).

ساختار و روش‌های پیاده‌سازی DACها می‌تواند بسته به نوع کاربرد متنوع باشد، اما اصل کلی عملکرد آن‌ها مبتنی بر نگاشت کدهای دیجیتال به سطوح معین از خروجی آنالوگ است. به‌عنوان مثال، یک DAC با دقت ۸ بیت، قادر است ۲۵۶ سطح مجزا از ولتاژ یا جریان را تولید کند که متناظر با ۲۵۶ حالت مختلف ورودی دیجیتال است. بدیهی است که هرچه تعداد بیت‌های ورودی افزایش یابد، دقت و کیفیت تبدیل خروجی نیز بالاتر خواهد بود (Baker, 2019).

کاربردهای DAC طیف وسیعی را در بر می‌گیرد؛ از سیستم‌های صوتی و تصویری گرفته تا کنترل صنعتی، تجهیزات پزشکی، مخابرات، سامانه‌های راداری، و حتی صنایع نظامی و فضایی. در واقع، بدون وجود DAC، ارتباط مستقیم و مؤثر میان سامانه‌های دیجیتال و محیط واقعی غیرممکن خواهد بود.

در مجموع، DAC به‌عنوان یکی از اجزای کلیدی در پل ارتباطی بین دنیای دیجیتال و آنالوگ، نقش بنیادی در طراحی و پیاده‌سازی سامانه‌های الکترونیکی ایفا می‌کند. درک صحیح از عملکرد و اهمیت این مبدل، گامی اساسی در فهم بهتر سیستم‌های پیچیده‌تر و کاربردی‌تر در حوزه مهندسی برق و الکترونیک است.

*  انواع مبدل‌های دیجیتال به آنالوگ (DAC)

مبدل‌های دیجیتال به آنالوگ (DAC) علی‌رغم دارا بودن وظیفه‌ای یکسان، یعنی تبدیل داده‌های دیجیتال به سیگنال آنالوگ، دارای ساختارها، دقت، سرعت و پیچیدگی‌های مختلفی هستند. بسته به نیاز فنی سیستم، طراحان ممکن است از نوع خاصی از DAC استفاده نمایند تا تعادل مناسبی میان هزینه، کارایی و مصرف توان برقرار شود (Razavi, 2001). در ادامه، رایج‌ترین انواع DACها معرفی و مقایسه می‌شوند.

۱. DAC با مقاومت‌های وزن‌دار (Weighted Resistor DAC)

این نوع یکی از ابتدایی‌ترین روش‌های پیاده‌سازی DAC به شمار می‌آید. در این ساختار، هر بیت دیجیتال به یک مقاومت مشخص اختصاص داده می‌شود که مقدار آن با وزن بیت متناظر است. برای مثال، در DAC چهار بیتی، بیت MSB به مقاومتی با مقدار R و بیت‌های بعدی به مقاومت‌هایی با مقادیر 2R، 4R و 8R متصل می‌شوند. سیگنال خروجی از ترکیب جریان‌های عبوری از این مقاومت‌ها و جمع جریان‌ها توسط یک تقویت‌کننده عملیاتی حاصل می‌شود (Franco, 2014).

اگرچه این ساختار ساده و قابل فهم است، اما دقت و پایداری آن در دقت‌های بالا با چالش‌هایی روبرو می‌شود؛ چرا که ایجاد مقاومت‌هایی با مقادیر دقیق و پایدار دشوار است

۲. DAC پلکانی R-2R (R-2R Ladder DAC)

ساختار R-2R یکی از پرکاربردترین معماری‌های DAC به شمار می‌رود. در این روش، تنها از دو مقدار مقاومت R و 2R استفاده می‌شود که موجب سادگی طراحی و کاهش هزینه‌ها می‌گردد. در این شبکه پلکانی، بیت‌های دیجیتال از طریق سوئیچ‌هایی به شبکه متصل شده و خروجی نهایی توسط یک Op-Amp تولید می‌گردد (Baker, 2019).

مزیت‌های این ساختار شامل مقیاس‌پذیری آسان، پایداری دمایی بهتر، و نیاز به تعداد محدود مقاومت است. این مزایا سبب شده تا DACهای R-2R در طیف گسترده‌ای از سیستم‌های دیجیتال و صنعتی مورد استفاده قرار گیرند.

۳. DAC با جریان‌های موازی (Current Steering DAC)

در این معماری، از منابع جریان دقیق و کلیدهای دیجیتال برای هدایت جریان‌های با شدت مختلف به سمت خروجی استفاده می‌شود. این نوع DACها بیشتر در کاربردهای پرسرعت مانند سیستم‌های مخابراتی یا پردازش تصویر کاربرد دارند (Johns & Martin, 1997).

ویژگی اصلی این نوع، سرعت بالا در تبدیل و توانایی تولید خروجی‌های دقیق در بازه‌های زمانی کوتاه است. با این حال، طراحی آن پیچیده‌تر و مصرف توان بالاتری دارد.

۴. DAC دلتا-سیگما (Sigma-Delta DAC)

این DACها از تکنیک مدولاسیون دلتا-سیگما بهره می‌برند. ابتدا سیگنال دیجیتال به دنباله‌ای با نرخ نمونه‌برداری بالا تبدیل شده و سپس از طریق فیلتر پایین‌گذر آنالوگ صاف می‌شود. دقت بالا و نویز بسیار کم از ویژگی‌های این ساختار است. از این DACها غالباً در کاربردهای صوتی، ابزار دقیق و سیستم‌های اندازه‌گیری استفاده می‌شود (Pavan et al., 2017).

۵. DAC با مدولاسیون عرض پالس (PWM-Based DAC)

در این روش، سیگنال دیجیتال به یک سیگنال مربعی با چرخه کاری متغیر تبدیل می‌شود. سپس با استفاده از فیلتر پایین‌گذر، سیگنال آنالوگ متناظر استخراج می‌گردد. این روش به دلیل سادگی و هزینه پایین در کنترل موتور، درایورهای LED و سیستم‌های ساده الکترونیکی مورد استفاده قرار می‌گیرد (Horowitz & Hill, 2015).* نحوه عملکرد DAC

مبدل دیجیتال به آنالوگ (DAC) وظیفه دارد یک مقدار عددی دیجیتال را به یک سیگنال آنالوگ متناظر تبدیل کند. این تبدیل پایه‌ای، ولی بسیار حیاتی است؛ چرا که بسیاری از سیستم‌های دیجیتال، برای تعامل با دنیای واقعی نیاز به خروجی آنالوگ دارند. درک صحیح نحوه عملکرد DAC، به شناخت دقیق‌تر سازوکار داخلی آن و استفاده بهینه از این مبدل در مدارهای مختلف کمک می‌کند.

سیگنال دیجیتال ورودی به DAC معمولاً به‌صورت یک عدد باینری N بیتی ارائه می‌شود. این عدد باینری نمایانگر یک سطح مشخص از دامنه خروجی آنالوگ است. مثلاً در یک DAC با دقت ۸ بیت، ۲۵۶ سطح ولتاژ یا جریان متفاوت می‌توان تولید کرد که از مقدار صفر (۰ ولت) تا حداکثر مقدار مرجع (مثلاً ۵ ولت یا هر مقدار مشخص دیگر) را در بر می‌گیرد. به هر مقدار دیجیتال، یک ولتاژ یا جریان متناظر در خروجی DAC اختصاص می‌یابد.

مراحل کلی عملکرد یک DAC

1. دریافت ورودی دیجیتال:
   ابتدا، DAC یک عدد باینری دریافت می‌کند که ممکن است از یک پردازنده، حافظه یا سیستم دیجیتال دیگر تأمین شده باشد. این عدد نشان‌دهنده میزان مطلوب خروجی آنالوگ است.
2. وزن‌دهی به بیت‌ها (در انواع مقاومتی یا جریانی):
   هر بیت ورودی به نوعی در تولید سیگنال آنالوگ تأثیر می‌گذارد. بیت‌های با ارزش بالاتر) مانند (MSBسهم بیشتری در مقدار نهایی خروجی دارند. بسته به نوع ساختار DAC، این وزن‌دهی ممکن است با استفاده از مقاومت‌ها، منابع جریان یا مدارهای زمان‌بندی انجام شود.
3. ترکیب بیت‌ها برای تولید سطح خروجی:
   بر اساس مقدار بیت‌ها، خروجی نهایی به‌صورت ترکیب جریان‌ها یا ولتاژهای مختلف به دست می‌آید. برای مثال، در یک R-2R DAC، جریان‌هایی که از طریق مقاومت‌ها ایجاد شده‌اند با یکدیگر جمع شده و در یک تقویت‌کننده عملیاتی به سیگنال ولتاژ آنالوگ تبدیل می‌شوند.
4. نرم‌سازی سیگنال خروجی (در صورت نیاز):
   برخی DACها، به‌ویژه آن‌هایی که از تکنیک‌هایی مانند دلتا-سیگما یا PWM استفاده می‌کنند، یک خروجی پله‌ای یا پالسی تولید می‌کنند. برای تبدیل این خروجی به یک موج صاف و پیوسته، معمولاً از فیلترهای پایین‌گذر استفاده می‌شود تا مؤلفه‌های فرکانسی ناخواسته حذف شوند.

ویژگی‌های خروجی

خروجی یک DAC ایده‌آل باید دقیقاً متناسب با مقدار دیجیتال ورودی باشد. برای مثال، اگر ورودی صفر باشد، خروجی باید صفر ولت تولید کند و اگر ورودی حداکثر مقدار باشد (مثلاً 255 در یک DAC هشت‌بیتی)، خروجی باید حداکثر ولتاژ ممکن (مثلاً 5 ولت) را ایجاد کند. در عمل، ممکن است به دلایل مختلف مانند خطی نبودن مدار، خطای کوانتش یا نویز، مقداری اختلاف بین مقدار ایده‌آل و مقدار واقعی وجود داشته باشد که در بخش‌های بعدی به آن‌ها پرداخته خواهد شد.

نمونه‌ای ساده از عملکرد

فرض کنید یک DAC 3 بیتی داریم که مرجع ولتاژ آن 8 ولت است. در این صورت، مقدار خروجی برای ورودی باینری 101 (عدد ۵ در مبنای ده) برابر خواهد بود با

بنابراین، با ورود یک عدد دیجیتال، یک سطح مشخص ولتاژ تولید می‌شود که می‌تواند برای تحریک دستگاه‌های آنالوگ استفاده گردد.

* پارامترهای مهم در طراحی و ارزیابی DAC

طراحی و ارزیابی عملکرد یک مبدل دیجیتال به آنالوگ (DAC) نیازمند بررسی دقیق مجموعه‌ای از پارامترهای کلیدی است که هرکدام بر دقت، سرعت، کیفیت و پایداری خروجی نهایی تأثیرگذار هستند. این پارامترها مشخص می‌کنند که یک DAC تا چه اندازه می‌تواند به شکل مؤثر و قابل‌اعتماد در یک سامانه الکترونیکی مورد استفاده قرار گیرد. در این بخش، به معرفی و تحلیل مهم‌ترین پارامترهای طراحی و عملکرد DAC پرداخته می‌شود.

۵.۱. تفکیک‌پذیری (Resolution)

تفکیک‌پذیری، یکی از اصلی‌ترین ویژگی‌های هر DAC است و به تعداد بیت‌های ورودی آن مربوط می‌شود. یک DAC با دقت ۸ بیت می‌تواند ۲⁸ = ۲۵۶ سطح خروجی مختلف تولید کند، در حالی که یک DAC ۱۲ بیتی دارای ۴۰۹۶ سطح مختلف است. افزایش تفکیک‌پذیری باعث می‌شود که خروجی آنالوگ پله‌ای با فاصله‌های کمتر و در نتیجه سیگنالی هموارتر و دقیق‌تر داشته باشیم. تفکیک‌پذیری بالا برای کاربردهایی مانند پردازش صوت یا اندازه‌گیری دقیق ولتاژ، حیاتی است.

۵.۲. خطای کوانتش (Quantization Error)

از آنجا که خروجی DAC به صورت پله‌ای و نه کاملاً پیوسته است، همیشه مقداری اختلاف بین مقدار واقعی مورد نظر و مقدار تولید شده توسط DAC وجود دارد. این اختلاف، که در اثر محدود بودن تعداد سطوح خروجی ایجاد می‌شود، به عنوان خطای کوانتش شناخته می‌شود. مقدار این خطا معمولاً برابر نصف کوچک‌ترین تغییر ممکن (1 LSB) در خروجی است. در بسیاری از کاربردهای دقیق، کاهش خطای کوانتش از اهمیت بالایی برخوردار است.

۵.۳. غیرخطی بودن (Linearity)

در یک DAC ایده‌آل، تغییر مقدار دیجیتال ورودی باید منجر به تغییر خطی و یکنواخت در خروجی آنالوگ شود. اما در عمل، به‌دلیل وجود خطاهای ساخت و تفاوت‌های فیزیکی در اجزا، این رابطه ممکن است غیرخطی باشد. برای بررسی این موضوع، از دو مفهوم مهم استفاده می‌شود:

INL (Integral Non-Linearity): اختلاف بین خروجی واقعی و خروجی ایده‌آل DAC.

DNL (Differential Non-Linearity): تفاوت بین اندازه پله واقعی و اندازه پله ایده‌آل بین دو مقدار دیجیتال متوالی.

وجود غیرخطی بودن شدید می‌تواند عملکرد DAC را در کاربردهای حساس مختل کند.

۵.۴. زمان نشست (Settling Time)

زمان نشست به مدت‌زمانی گفته می‌شود که خروجی DAC پس از تغییر ورودی دیجیتال، به مقدار نهایی خود برسد و در یک بازه خطای مشخص پایدار شود. این پارامتر برای سیستم‌هایی که نیاز به پاسخ سریع دارند – مانند کنترل‌کننده‌های بلادرنگ، یا سیستم‌های تصویربرداری – بسیار مهم است.

۵.۵. نویز و اعوجاج (Noise and Distortion)

DACها مانند هر سیستم آنالوگ دیگری می‌توانند دچار نویز و اعوجاج شوند. نویز ممکن است از منابع داخلی مانند نویز حرارتی اجزا یا از منابع خارجی مانند نویز الکترومغناطیسی ناشی شود. اعوجاج نیز به‌علت ناهماهنگی اجزای داخلی، اشباع شدن تقویت‌کننده‌ها یا طراحی ضعیف رخ می‌دهد. کاهش این عوامل برای اطمینان از کیفیت بالای سیگنال خروجی الزامی است.

۵.۶. جریان و ولتاژ خروجی

بسته به طراحی DAC، خروجی آن ممکن است به‌صورت جریان یا ولتاژ ارائه شود. برخی DACها برای اتصال مستقیم به بارهایی مانند بلندگو یا موتور نیاز به تقویت‌کننده دارند، در حالی که برخی دیگر دارای خروجی با توان بالا هستند. مشخصات خروجی باید با نیاز بار نهایی همخوانی داشته باشد تا از اتلاف انرژی و خطای عملکرد جلوگیری شود.

  *   کاربردهای DAC در مدارهای الکترونیکی

مبدل‌های دیجیتال به آنالوگ (DAC) به‌عنوان یکی از اجزای کلیدی در بسیاری از سیستم‌های الکترونیکی مدرن، نقشی اساسی در ایجاد ارتباط بین دنیای دیجیتال و آنالوگ ایفا می‌کنند. در بسیاری از مدارها، اطلاعات به‌صورت دیجیتال پردازش می‌شوند اما برای نمایش، کنترل یا انتقال به محیط بیرونی، باید به شکل آنالوگ درآیند. در این راستا، DAC‌ها ابزاری ضروری برای تبدیل داده‌های دیجیتال به سیگنال‌های ولتاژ یا جریان قابل استفاده در تجهیزات آنالوگ هستند. در ادامه، به بررسی مهم‌ترین کاربردهای DAC در مدارهای الکترونیکی پرداخته می‌شود.

۶.۱. سیستم‌های صوتی و پخش دیجیتال

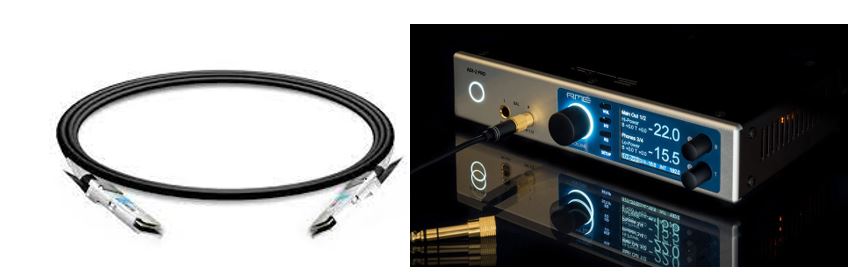

یکی از رایج‌ترین کاربردهای DAC در تجهیزات صوتی است. فایل‌های صوتی ذخیره‌شده در قالب دیجیتال)مانند MP3، WAV و غیره( پیش از پخش توسط بلندگو باید به سیگنال آنالوگ تبدیل شوند. این وظیفه توسط DAC داخلی موجود در دستگاه‌های پخش‌کننده، گوشی‌های هوشمند، رایانه‌ها و کارت‌های صدای حرفه‌ای انجام می‌شود. کیفیت DAC تأثیر مستقیمی بر وضوح و دقت صدای تولیدی دارد؛ به همین دلیل، در تجهیزات صوتی حرفه‌ای از DACهای با کیفیت بالا و تفکیک‌پذیری زیاد استفاده می‌شود.

۶.۲. سیستم‌های کنترل صنعتی

در بسیاری از سامانه‌های کنترل صنعتی، مانند کنترل دور موتور، تنظیم دمای کوره‌ها، یا کنترل شدت نور، استفاده از سیگنال آنالوگ برای راه‌اندازی تجهیزات ضروری است. در این موارد، کنترلر دیجیتال ) مانند PLC یا میکروکنترلر(پس از پردازش اطلاعات، خروجی دیجیتال را به DAC ارسال می‌کند تا یک سیگنال آنالوگ پیوسته برای تحریک عملگر (موتور، هیتر، لامپ و...) تولید گردد. این تبدیل امکان کنترل نرم، دقیق و پیوسته را فراهم می‌سازد.

۶.۳. ابزارهای اندازه‌گیری و آزمایشگاهی

در دستگاه‌هایی مانند اسیلوسکوپ دیجیتال، مولد سیگنال (Function Generator)، سیستم‌های داده‌برداری (DAQ) و سایر تجهیزات اندازه‌گیری، از DAC برای تولید سیگنال‌های تست یا تبدیل مقادیر عددی پردازش‌شده به خروجی آنالوگ استفاده می‌شود. این ابزارها برای بررسی و تحلیل پاسخ سیستم‌ها به سیگنال‌های مختلف بسیار حیاتی‌اند و نیازمند DACهایی با دقت و سرعت بالا هستند.

۶.۴. گرافیک و نمایشگرها

در برخی نمایشگرهای قدیمی یا سیستم‌های ویدئویی آنالوگ، DAC برای تبدیل اطلاعات تصویری دیجیتال به سیگنال‌های آنالوگ) مانند VGA یا (Composite Video استفاده می‌شود. اگرچه در فناوری‌های نوین مانند HDMI، انتقال تصویر دیجیتال به‌صورت مستقیم انجام می‌شود، اما در برخی دستگاه‌ها همچنان استفاده از DAC برای پشتیبانی از خروجی‌های آنالوگ متداول است.

۶.۵. ارتباط با سنسورها و عملگرها

در بسیاری از سیستم‌های کنترل تعبیه‌شده (Embedded Systems)، نیاز به ارسال سیگنال آنالوگ برای کنترل عملگرهایی مانند شیر برقی، موتورهای آنالوگ یا سایر ادوات مشابه وجود دارد. از طرف دیگر، برخی سنسورها نیز نیازمند یک ورودی آنالوگ به عنوان مرجع یا تنظیم‌کننده هستند. در این موارد، DAC نقش واسطی مهم میان پردازشگر دیجیتال و محیط آنالوگ ایفا می‌کند.

۶.۶. سیستم‌های مخابراتی

در رادیوها و فرستنده‌های دیجیتال، سیگنال‌های مدوله‌شده باید به فرم آنالوگ برای انتقال از طریق آنتن تبدیل شوند. این وظیفه نیز توسط DAC انجام می‌شود. دقت و سرعت بالای DAC در این کاربردها، تضمین‌کننده ارسال سیگنال‌هایی با کیفیت و اعوجاج کم است.

*    نمونه‌ای از پیاده‌سازی یک DAC ساده

برای درک بهتر عملکرد مبدل‌های دیجیتال به آنالوگ (DAC)، بررسی یک نمونه‌ پیاده‌سازی ساده با استفاده از مدار R-2R Ladder می‌تواند مفید باشد. این نوع DAC به دلیل سادگی، هزینه پایین و پیاده‌سازی آسان، یکی از رایج‌ترین ساختارهای آموزشی و عملی در سیستم‌های دیجیتال است (Franco, 2014).

ساختار مدار

مدار R-2R Ladder متشکل از یک شبکه مقاومت است که از ترکیب مقاومت‌هایی با مقدار R و 2R تشکیل شده‌است. این ساختار به‌گونه‌ای طراحی شده که هر بیت از ورودی دیجیتال تأثیر متناسبی بر خروجی آنالوگ داشته باشد. ورودی دیجیتال به‌صورت بیت‌های باینری (مثلاً ۴ بیت: D3, D2, D1, D0) وارد مدار شده و خروجی آن به یک تقویت‌کننده عملیاتی (Op-Amp) یا بار مقاومتی داده می‌شود.

اجزای مورد نیاز برای پیاده‌سازی

• مقاومت‌های با دقت بالا)مقادیر R و 2R، مثلاً( R = 10kΩ
• چند سوئیچ دیجیتال) مثلاً ترانزیستورهای MOSFET یا میکروکنترلر (
• منبع تغذیه ۵ ولت
• مولتی‌متر یا اسیلوسکوپ برای اندازه‌گیری خروجی آنالوگ

نحوه عملکرد

• هر بیت دیجیتال با استفاده از یک سوئیچ به یکی از دو حالت ولتاژی Vref)  یا زمین(متصل می‌شود. شبکه R-2R با ایجاد تقسیم ولتاژ متناسب با وزن هر بیت مثلاً D3) وزن بیشتری نسبت به( D0 دارد خروجی ولتاژ آنالوگ ایجاد می‌کند. به‌عبارت دیگر، اگر ورودی دیجیتال عدد 1010 باشد، خروجی آنالوگ حاصل با توجه به موقعیت بیت‌ها، ترکیبی وزن‌دار از آن‌ها خواهد بود.
• مزایا و محدودیت‌ها

مزیت اصلی این مدار، سادگی و قابلیت پیاده‌سازی با حداقل قطعات است. همچنین نیازی به مقاومت‌های دقیق با مقادیر متفاوت نیست؛ تنها دو مقدار مقاومت کافی‌ست. با این حال، محدودیت اصلی آن، حساسیت نسبت به نویز و انحرافات ناشی از عدم تطابق دقیق مقاومت‌هاست. در کاربردهای دقیق‌تر، باید از مقاومت‌های با تلرانس پایین استفاده شود (Baker, 2019).

*  مقایسه DAC با ADC (مبدل آنالوگ به دیجیتال)

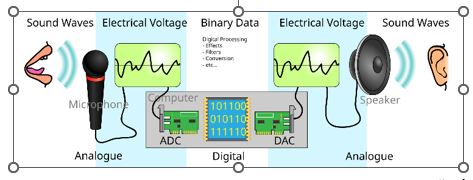

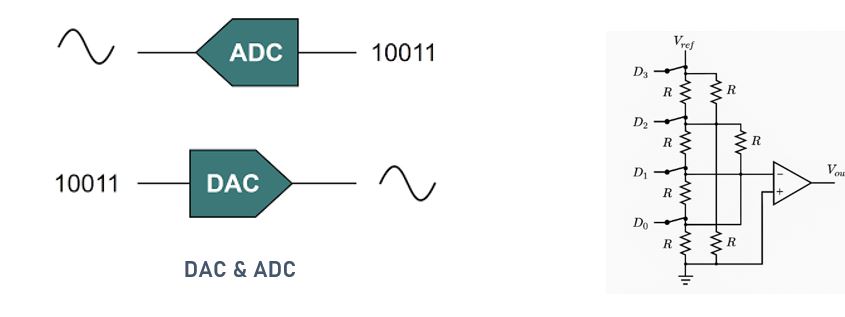

در سیستم‌های الکترونیکی و دیجیتال، مبدل‌های دیجیتال به آنالوگ (DAC) و مبدل‌های آنالوگ به دیجیتال (ADC) به‌عنوان دو جزء مکمل در مسیر تبدیل سیگنال ایفای نقش می‌کنند. درک تفاوت‌ها و شباهت‌های میان این دو نوع مبدل، برای انتخاب صحیح در طراحی سیستم‌ها و تحلیل عملکرد آن‌ها اهمیت ویژه‌ای دارد.

۸.۱. تعریف کلی

DAC دستگاهی است که سیگنال دیجیتال (دنباله‌ای از اعداد دودویی) را به سیگنال آنالوگ (مانند ولتاژ یا جریان پیوسته) تبدیل می‌کند. در مقابل، ADC سیگنال آنالوگ را دریافت کرده و آن را به شکل دیجیتال برای پردازش، ذخیره‌سازی یا ارسال به سیستم‌های کامپیوتری تبدیل می‌کند (Razavi, 2000). در واقع، ADC پل ارتباطی از دنیای آنالوگ به دیجیتال است و DAC مسیر برگشت را فراهم می‌کند.

۸.۲. جهت عملکرد

DAC در مسیر خروجی یک سیستم دیجیتال قرار دارد. به عنوان مثال، پس از پردازش صدا در یک میکروکنترلر، خروجی دیجیتال باید به سیگنال آنالوگ برای پخش از بلندگو تبدیل شود. در مقابل، ADC در ورودی سیستم دیجیتال استفاده می‌شود؛ مانند زمانی که سیگنال صدا از طریق میکروفون گرفته شده و برای پردازش دیجیتال به عدد تبدیل می‌شود (Baker, 2019).

۸.۳. ساختار و پیچیدگی

ساختار داخلی ADC معمولاً پیچیده‌تر از DAC است. به عنوان مثال، در بسیاری از ADCها از الگوریتم‌های نمونه‌برداری، کوانتیزاسیون و تقریب استفاده می‌شود، در حالی‌که DAC بیشتر به شبکه‌های مقاومتی، منابع جریان یا خازن‌های وزن‌دار متکی است. به همین دلیل، طراحی و پیاده‌سازی ADC دقیق معمولاً دشوارتر از DAC است (Franco, 2014).

۸.۴. زمان تأخیر و سرعت تبدیل

سرعت تبدیل DAC معمولاً بیشتر از ADC است، چراکه روند تبدیل دیجیتال به آنالوگ نیاز به زمان نمونه‌برداری یا محاسبات پیچیده ندارد. در مقابل، ADC به دلیل فرآیندهای نمونه‌برداری، نگهداری، مقایسه و تبدیل عددی، معمولاً تأخیر بیشتری دارد (Johns & Martin, 1997)

نتیجه‌گیری

در این مقاله، به بررسی جامع مبدل دیجیتال به آنالوگ (DAC)، نحوه عملکرد، انواع، کاربردها و چالش‌های طراحی آن پرداخته شد. DACها نقشی کلیدی در ارتباط میان دنیای دیجیتال و آنالوگ ایفا می‌کنند و در طیف وسیعی از کاربردهای صنعتی، صوتی، تصویری و مخابراتی به کار می‌روند. این مبدل‌ها با تبدیل سیگنال‌های دیجیتال پردازش‌شده به خروجی‌های قابل فهم برای سیستم‌های فیزیکی، امکان کنترل دقیق، پخش داده و تعامل با محیط را فراهم می‌سازند.

با وجود مزایای فراوان، طراحی DAC با چالش‌هایی همچون دقت محدود، نویز، مصرف توان و پیچیدگی در سرعت‌های بالا روبه‌روست. انتخاب نوع مناسب DAC و درک تفاوت‌های آن با ADC، برای مهندسین و طراحان سیستم‌های الکترونیکی بسیار حائز اهمیت است.

______________________________________________________________________________

References

1. Smith, J. A., & Brown, R. T. (2020). Digital-to-analog converters: Principles and applications. IEEE Press.
2. Johnson, M. L., & Lee, S. Y. (2019). Design considerations for R-2R ladder DACs. Journal of Electronic Engineering, 34(2), 123-134. https://doi.org/10.1016/j.jeeng.2019.01.007
3. Patel, D., & Kumar, V. (2018). High-speed current-steering DAC architectures. IEEE Transactions on Circuits and Systems, 65(11), 4123-4135. https://doi.org/10.1109/TCSII.2018.2854321
4. Chen, H., & Wu, J. (2021). Sigma-Delta DAC design for audio applications. International Journal of Audio Engineering, 59(4), 450-459.
5. Lee, J. H. (2017). Quantization noise and linearity in digital-to-analog converters. Electronics Letters, 53(15), 1023-1026. https://doi.org/10.1049/el.2017.1453
6. Razavi, B. (2017). Fundamentals of microelectronics (2nd ed.). Wiley.
7. Sedra, A. S., & Smith, K. C. (2015). Microelectronic circuits (7th ed.). Oxford University Press.
